瓦房店冶金軸承集團有限公司

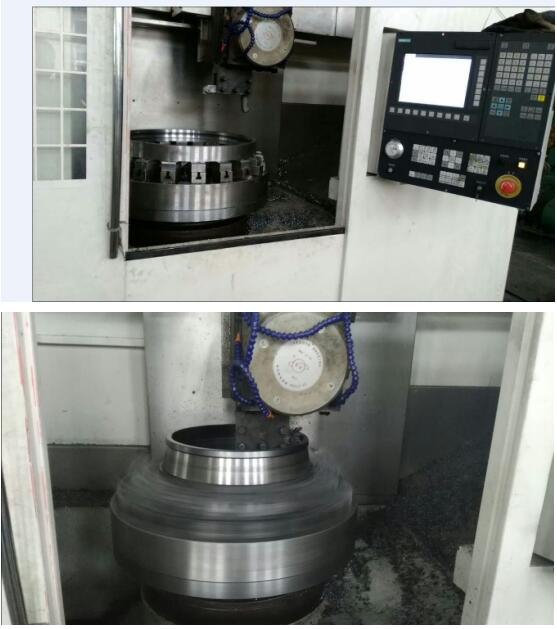

工況要求：用于大型立車加工，工件要求有效吸力尺寸為直徑200mm-660mm。

改善前后對比情況：

改善前：原工裝卡具，需上螺絲擰緊等，時間久，工人勞動繁瑣強度大，且是點固定，每個點受力不均勻，加工出來精度受影響。

解決方案：設計DYCC2-700S圓形立車磁力吸盤替代原有夾具，有效磁力面積直徑188-660mm，每平方厘米吸力16kg，吸附工件充退磁時間＜2S，遠低于傳統卡具固定工件時間，工人勞動強度也低，另吸盤為面受力，受力均勻，相對傳統卡具，工件加工出來精度更高。
